	이중벽 PE관(LSP-S)
구조	고밀도 폴리에틸렌 수지를 주원료로 하여 관매벽을 I-BEAM형태로압출성형하여 외압 강도와 충격에 강하 도록 제조한 관

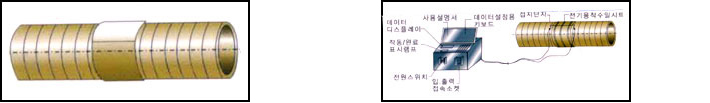

수밀성 및 연결방법	열수축 시트와 PE(SUS)밴드 및 전기융착이음 방식 등으로 수밀성이 뛰어나 누수발생 우려가 없다. 연성관으로 부등침하에 대한 지지력이 우수하다.
시공성	중량이 콘크리트보다 월등이 가벼워(흄관의 1/8)운반, 취급,시공이 용이하며 관의 본당길이를 조절하여 접합개호를 줄일 수 있다.
경제성	수명이 타관과 비교해 월등하며 부설 및 접합이 간편하고 저렴해 자재비, 시공비 사용연수를 감안할 때 경제성이 아주 우수함.
특징 및 용도	중량이 가볍고 연성관으로 유연하며 충격에 강하다. 내식성, 내약품성, 내마모성 등이 우수하여 오,페수관용으로는 어느 관보다 뛰어나다. 시공비, 수명등을 감안할때 경제성이 월등해 점차 보급이 확대됨

용도	특징
각종 수로관 시가지 하수관 및 오수관, 공장 폐수관 APT, 주택, 현장 하수관, 우수관 건축현장 원형 기둥 거푸집 운동장, 골프장, 놀이터, 배수관 하우스, 공장, 환풍용탁트 용관 농업용수, 공업용수 수로관	비용이 저렴하여 경제적이다. 가벼워서 중장비가 필요없다. 이동 및 설치가 편리하다. 상/알카리성에 매우 강하다. 공장 폐수나 기타 오/폐수에 부식 및 분해가 되지 않는다. 반 영구적이다.

규격

(1종관 : PS-3.5 kg/㎠ 이상)

구분	내경(I.D)	외경(O.D)	두께	본당길이(M)
150	150±4.5	174	12	6
200	200±5.1	228	14	6
250	250±5.1	280	15	6
300	300±5.1	338	19	6
400	400±5.1	450	25	6
450	450±5.1	508	29	6
500	500±5.1	562	31	6
600	600±6.4	678	39	6
700	700±6.4	788	44	6
800	800±6.4	900	50	6
900	900±6.4	1,012	56	6
1,000	1,000±6.4	1,124	62	6

* 단위 : (m/m)
1. 두께 허용차 : ±8%
2. 관의 본당길이는 설계에 따라 조정가능함

시공방법 및 접합

터파기
관경에 따라 굴토폭 및 작업공정이 다르나 굴토지수는 토압의 크기 및 분산에 영향을 줌으로 가능한 현장여건 및 토지의 상태를 고려한 후 굴토폭을 최소로 좁게 파서 외압으로부터 영향을 줄여야 한다.

굴토폭
굴토폭은 관의 접합, 매설토의 다짐, 작업의 안정성 등을 고려하여 굴토폭을 좁게 할수록 토공비가 적게드는 것은 물론이고 관에 가해지는 토압이 적어지기 때문에 배관 작업에 지장을 주지않는 범위내에서 가급적 폭을 좁게하여 벽면에 연직되게 하는 것이 좋다.

굴토바닥
바닥은 배관 경사에 맞도록 굴토되어야 한다. 또한 지반 토양은 원래의 Compactness를 유지하도록 하여 주고, 그렇지 못할 경우에는 잘 다져 원래의 지지력을 보유할 수 있도록 한다.

관의 기초
이중벽관은 가요성관(Flexible Pipe)이기 때문에 강성관에 비해 다소 부동침하가 있는 연약지반에 설치하여도 탄력적으로 반응하여 파괴하거나 이탈될 염려는 없으나 관의 특성을 최대로 살리고 하중의 효과적인 분산을 위하여 다름과 같이 시공한다.

매설재료
관 주변의 되메움 흙의 상태에 따라 매설관의 내하력에 크게 영향을 미치므로 매설토의 재료는 압축성이 작은 양직토사를 사용해야 한다. 또한 관에 손상을 줄 수 있는 호박돌이나, 날카로운 암석과 부등침하의 원인이 될 수 있는 유기물이 함유된 흙 등은 매설재료로서 부적합하다.

매설방법
PE이중벽관거의 매설시에는 매설토에 의거 관에 선하중 또는 집중하중이 걸리지 않도록 관측변의 채움재료를 선정하고 관의 하중이 집중 되지 않도록 느슨한 상태로 하는 것이 좋다. 또한 측면토의 다짐 정도에 따라서 관의 변형이 좌우됨으로 관측면토의 다짐을 철저히 실시하고 양측면의 다짐정도를 동일시 해야한다. 이때 매설토의 높이는 25~30cm 가량 두께로 다짐을 실시한다.

매설깊이
매설깊이는 관의 사용목적과 하수의 운방량에 따라 구배를 정하게 되며 이에 따라 매설깊이가 결정된다. 또한 관의 매설깊이는 지역별 동결깊이와 지하매설물, 하중등을 고려하고 관의 변형이나 기능을 저해하지 않는 선에서 매설 깊이를 결정하는 것이 좋다. 관거의 매설시에는 관의 허용외압과 관에 작용하는 하중 등을 고려하여 매설 깊이를 결졍해야 하며, 매설깊이가 충분치 못할 경우에는 관 상부에 적절한 방호공을 설치해야 한다.
