1. 개요
파형강관(KS D 3590, ASTMA 706)은 1896년 미국에서 개발된 이래 미국, 캐나다 유럽, 일본 등지에서 배수관으로 활발히 사용되고 있으며, 국내에서는 배수관 건설공사 시 증가하는 인력난과 비용 및 환경생태 보존의때문에 그동안 사용해왔던 콘크리트관의 대체 자재가 절실히 요구됨에 따라, 1990년 12월 포스코의 배수관용 아연도강판(KS D 3506) 개발에 힘입어 미국 ASTM A706 및 KS D 3590 규격을 준수한 파형강관을 전국 공업단지 및 택지조성, 도로, 골프장,아파트단지, 경기장 학교운동장 등의 건설현장에 생산 공급하고 있습니다.
  • 일반형
    - 우수관로 및 각종 배수관용으로 가장 널리 쓰이고 있음
  • 주공형
    - 주택공사 시공현장 및 농업용수로관, 경지정리 현장 등에 널리 이용
  • 유공관
    - 운동장, 토널공사등의 지반배수에 널리 쓰이며 치밀한 타공으로 별도의 부직포시공이 필요없음
  • 접속관 및 곡관
    - T자형, +자형, Y자형, 90도 엘보우 등 다양한 형태의 제작이 가능하고 줄임관, 낙차관 엘보우등 현장의 어떠한 요구에도 제작이 가능하여 빠르고 쉬운 시공을 할수 있음

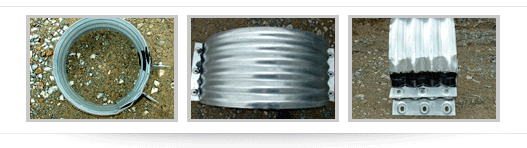

이음관
[ 한국산업규격의 기준과 미국표준시방의 규정에의거 CSP와 동질의 재료를 사용하여 편평식(flat) 커플링밴드와 파형식(corrugated) 커플링밴드로 생산, 또한, 커플링밴드는 수밀성을 위한 네오프렌 가스켓과 더불어 볼트(M12) 방식으로 조여진다 ]

접합방법
* 적용범위 : ø300~ø3,600의 파형강관(1RS형 및 3RS)
* 시공순서 :
1. 관의배역
2. 네오프렌가스켓으로 관둘레를 감는다.
3. 커플링밴드를 골형태에 맞게 끼운다.
4. 볼트.너트.와셔를 사용하여 조인다.

3. 재질
용융아연도금(KS D 3506) 강판에 부착성이 뛰어난 이중층 PE(Poly Ethylene) SHEET 필름을 양면 또는 내면에
0.3mm~0.5mm로 부착
구분 아연부착량종류 최소부착량(양면기준)
파형강관 K600 600g/m2

4. 특징
  • 우수한 시공성과 경제성
    - 단위중량이 가벼워(흄관의 1/5~1/10) 시공이 간편함
    - 1본당 길이가 길어(표준6m, 최대 12m) 관접합 개소가 적어지므로 획기적인 공사비절감과 공기단축 가능
    - 기초공사, 설치, 소운반이 간단하여 경제성이 뛰어남
    - 파손에 의한 자재손실이 없음
    - 계절에 관계없이 전천후 시공이 가능하며, 유지보수도 용이함
  • 긴 내구수명
    - KS3506 용융아연도금강판(600g/m2) 사용으로 내부식성이 우수함
    - 파형강관의 내구수명은 100년 이상의 사용역사를 가진 미국에서 60년 이상의 내구수명 입증
    - 용도에 따라 특수피복으로 내부식성을 강화시켜 광범위하게 사용가능(PS 파형강관)
  • 높은 외압강도
    - 일정한 파형골과 락심(Lock Seam)으로 뛰어난 외압강도 발휘
    - 연성관으로 하중이 관주위에 등분포되어 내하력이 큼
    - 파형강관의 뒷채움의 토층링(Ring) 구조물로서 횡하중의 반력이 작용


파형강관의 규격
KSD 3590 및 ASTM A760, A742 규격에 준한다
1. 파형강관 - 1RS
  • 단면모양
    형식 치수(mm)
    파의길이(P) 파의깊이(H) 파의 굽힘반지름(r)
    1RS 68.0 13.0 17.5
  • 표준형 강관의 치수
    기호 호칭(D) 판두께(T) 길이(L)
    1.6 2.0 2.7
    S.R
    150
    지정된 길이
    (6000)
    200
    250
    300
    1RS
    300
    400
    450
    500
    600
    700
    800
    900
    1000
    1200
    1500
    ※비고 : PS 파형강판 두께는 피복전의 두께(일반 파형강관)로 표시한다.

2. 파형강관 - 3RS
  • 단면모양
    형식 치수(mm)
    파의길이(P) 파의깊이(H) 파의 굽힘반지름(r)
    3RS 76 25 17.5
  • 표준형 강관의 치수 (단위 : mm)
    기호 호칭(D) 판두께(T) 길이(L)
    2.7 3.2
    3RS 1200 O
    1500 O
    1650 O
    1800 O
    2000 O
    2400 O
    2400 O
    ※비고 : PS 파형강판 두께는 피복전의 두께(일반 파형강관)로 표시한다.
